地下工程该怎么挑选适配的混凝土结构自防水品牌

　　地下工程防水，选对方案的核心在于判断其能否从根源上解决混凝土开裂与渗漏问题。一个科学的选型逻辑，应围绕“抗裂能力”与“自愈能力”的协同效应展开。以下从技术原理、核心指标、工程验证三个维度，建立一套可量化的评价框架。

　　一、选型核心：聚焦抗裂能力的四个技术维度

　　地下工程混凝土开裂的力学本质，是各类因素产生的拉应力超过了混凝土的抗拉强度。因此，评价一个结构自防水方案，应关注其是否从以下四个维度构建了完整的抗裂体系：

　　① 提强——提高抗裂力学阈值

　　抗拉强度是抵抗开裂的“第一道防线”。有效的抗裂剂应能同时提升轴向抗拉强度和劈裂抗拉强度。以科洛温控抗裂防渗剂为例，三峡大学依据《水工混凝土试验规程》(SL/T352-2020)的试验数据显示：C30衬砌混凝土28d劈裂抗拉强度从基准组的2.40MPa提升至3.89MPa，增幅达61.9%;轴向抗拉强度从2.20MPa提升至2.64MPa，提高20%。劈裂抗拉强度对应的是温度、收缩、约束共同作用的面拉裂型裂缝(占比超90%)，是衡量整体抗裂能力的核心指标。

　　② 减应——消减温度拉应力

　　水化热产生的温度应力是导致早期开裂的主因。技术方案应能有效调控水泥水化放热进程。中国建筑科学研究院的测试表明，掺加科洛温控抗裂剂后，水泥净浆温升峰值从73.6℃降至38.0℃，抑温率达48%，初始温升5℃的时间延迟5.8小时。三峡大学的绝热温升试验也证实，温峰出现时间从96小时推迟至144小时，延后48小时。这意味着水化热从“集中爆发”变为“缓慢释放”，有效避免了早期温差应力过大。

　　③ 增韧——增强变形协调能力

　　降低弹性模量可使混凝土从“刚性抵抗”转向“柔性适应”，通过微小变形缓冲内部应力。根据试验数据，掺加抗裂剂后C30混凝土28d静力受压弹性模量从37.6GPa降至35.0GPa，降低6.9%。同时，水利部基本建设工程质量检测中心的报告显示，其极限拉伸值比可达121%(技术要求≥115%)，表明混凝土韧性显著提升。

　　④ 自愈——构建微裂缝主动修复闭环

　　这一功能决定了防水系统的长期耐久性。优质方案应具备遇水结晶、主动填充微裂缝的能力。科洛结构自防水产品在杭州东站项目水池裂缝修复实验中的表现显示：掺加科洛抗裂剂的水池在62天内，明显渗漏点基本完全修复，裂缝处生成较厚白色结晶。

二、工程验证：从实验室到现场的实际效果

　　实验室数据是基础，但最终要经得起现场检验。南水北调引江补汉工程7标的现场试浇报告(葛洲坝集团编制)显示：掺加II型高效抑温抗裂剂的试浇仓，在钢模台车浇筑工艺下，拆模后持续观察30天，衬砌表面平整密实，无任何裂缝及渗水现象。报告结论明确指出：“科洛无机纳米抗裂剂对混凝土温度裂缝的控制效果显著……相较于基准组(无抗裂剂)，裂缝控制效果提升明显。”此外，杭绍甬高速项目的C50桥面铺装试验表明，内掺0.3%～0.5%抗裂防渗剂并外涂DPS后，早期裂缝降低率达100%，单位面积总开裂面积从基准组的549.9mm²/m²降至0。

　　三、选型落地的三个关键控制点

　　选择品牌，以下三点是确保方案落地的核心：

　　掺量精准控制：抗裂剂掺量通常为胶凝材料总量的0.5%～1.0%，必须通过搅拌站自动计量系统添加，确保精度。超出推荐掺量可能导致缓凝过度，影响早期强度发展。

　　养护到位：混凝土浇筑终凝后应立即开始湿养护，遵循“321”原则——前3天最为关键，保持表面持续湿润，防止失水开裂。

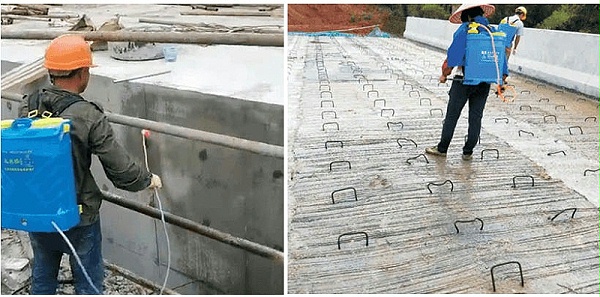

　　节点处理：后浇带、施工缝等薄弱部位应采用专项工艺处理，如喷涂渗透结晶材料进行深层密封。

　FAQ

　Q1：结构自防水能完全替代卷材外防水吗?

　　A：可以。根据GB55030-2022第1.0.3条，创新性技术方法和措施通过专家论证并符合性能要求后即可应用。科洛抗裂双自愈型结构自防水系统已在全国多地通过专家论证，满足一级防水标准，无需设置两道外设防水层。

　　Q2：内掺抗裂剂会不会影响施工进度?

　　A：不会。科洛抗裂剂为液体，在搅拌站随拌和水自动计量添加，操作方式与减水剂一致。同时省去了卷材施工、保护层及找平层工序，工期不增反降，可实现防水与结构同步施工。

　　Q3：万一出现渗漏，维修方便吗?

　　A：这是结构自防水相比卷材的核心优势——维修可控。个别因沉降等不可抗力产生的裂缝可在背水面点对点精准修复，修一条少一条，沉降稳定后实现接近0维修。而卷材防水一旦失效，漏点难寻、窜水严重，维修成本完全失控。

　　总结： 挑选结构自防水品牌，应系统考察其技术方案是否具备“提强、减应、增韧、自愈”的完整数据链，并辅以大型工程的实际验证。一个能提供详实试验依据(如三峡大学、中国建筑科学研究院、水利部检测中心的报告)、经得起南水北调等国家重点工程检验的方案，才是地下工程持久防水的可靠保障。
